Así como la unión toma varios objetos y los fusiona, la intersección elimina cualquier lugar donde los objetos no se superpongan

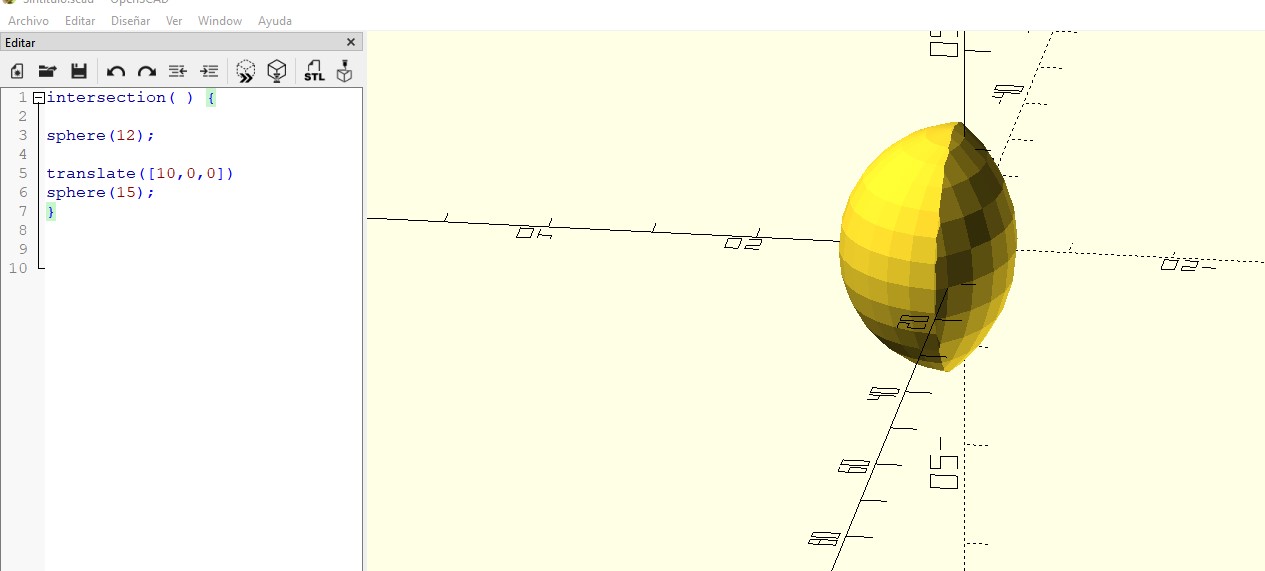

Por ejemplo dos esferas que se chocan entre si, la parte que coinciden ambas, es la que vamos a necesitar
Para la intersección usamos la fórmula
intersection( ) { }
como va a ocupar mas de un cuerpo, entonces tendrá que encerrarlos con una llave { }
Como su nombre lo indica, refleja el objeto alrededor del eje que especifique.
El valor del eje, del cual se quiere espejar, tiene que ser un valor, 0, 1, 1.5 ,-1, etc
mirror ( [X,Y,Z] )
Un cono
si ponemos dos conos, uno con mirror, y el otro normal, nos quedaría así
ESCALAR
La transformación scale estira o comprime un objeto en cualquier dimensión
Funciona como una multiplicación, por lo que cada valor de X Y Z es un múltiplo del objeto en esas direcciones
scale([X,Y,Z])
p.ej.
scale([.5,2,1])
La barra será la mitad de grande en el eje X, pero el doble en el eje Y. El eje Z no cambiará en absoluto.
REDIMENSIONAR
resize ([X,Y,Z])
Puedes usar redimensionar resize , que es similar pero hace que el dibujo se ajuste al tamaño solicitado, o sea, los valores X Y Z son las medidas que tendría que tener el objeto
Por ejemplo, intente cambiar el tamaño ([50,5,5]) en lugar del comando escala para ver una barra estirada más larga.
resize ([X,Y,Z], auto=true)
Si configura el parámetro auto=true, cualquier escala cero se escalará automáticamente en proporción a la otra escala. Por ejemplo, resize([50,0,0],auto=true) estirará la barra a 50 en el eje X pero mantendrá las otras proporciones iguales.
O sea, actúa como scale, pero partiendo de una medida que queremos poner en un eje y mantener la proporcionalidad en los otros ejes también
0= [25,25,0]
1= [25,0,0]
2= [0,0,0]
3= [0,25,0]
4= [12.5,12.5,25] Ápice de la pirámide
la primera parte de la fórmula con los puntos quedaría así
pyr_points=[ [25,25,0],[25,0,0],
[0,0,0],[0,25,0], /* apex */ [12.5,12.5,25] ];
NOTA: no hace falta poner /* apex */ pero se pone para tener una noción del punto mas alto de la referencia, al tener /* */ esto significa que es una anotación sin valor alguno dentro de la operación
simplificado, quedaría así, con el mismo resultado
pyr_points=[ [25,25,0],[25,0,0],
[0,0,0],[0,25,0], [12.5,12.5,25] ];
Luego hay que trazar los triángulos
Puedes pensar que cada uno de estos puntos tiene un número que comienza con cero. Entonces [ 25,25,0] es el punto 0. El punto máximo (o superior) de [12.5,12.5,25] es el punto 4.
por ejemplo el 0,1,4
El parámetro de los triángulos es otra lista de tripletes, pero no son coordenadas X, Y, Z. En cambio, son los puntos de la lista de puntos que forman triángulos. Aquí está el resto de la pirámide:
Los triángulos serían
0,1,4
1,2,4
2,3,4
3,0,4
LA BASE VEMOS QUE ES UN CUADRADO, SE TOMA ENTONCES COMO SI FUERAN 2 TRIÁNGULOS
1,0,3
2,1,3
La fórmula de los triángulos quedaría así:
pyr_triangles=[ [0,1,4], [1,2,4],
[2,3,4],[3,0,4],[1,0,3],[2,1,3]];
Finalmente definimos el poliedro
polyhedron(pyr_points,pyr_triangles);
La fórmula final nos quedaría así
pyr_points=[ [25,25,0],[25,0,0],
[0,0,0],[0,25,0], /* apex */ [12.5,12.5,25] ];
pyr_triangles=[ [0,1,4], [1,2,4],
[2,3,4],[3,0,4],[1,0,3],[2,1,3]];
polyhedron(pyr_points,pyr_triangles);
ERROR:
SUPONGAMOS QUE NO PONEMOS LOS TRIÁNGULOS DE LA BASE, ENTONCES LO QUE PASARÍA ES QUE QUEDA HUECO POR ESE LADO
NÓTESE LA DIFERENCIA DE COLOR DE LA BASE
import ( " ");
NO OLVIDARSE DEL PUNTO Y COMA
Esto es importante, ya que openscad permite abrir un un stl y hacer modificaciones. Podemos hacer un polígono, luego crear un stl del polígono y usar este en la creación de otra figura. El archivo stl debe estar en la misma carpeta del archivo que estas modificando. Debes cambiar la ruta el en siguiente comando.
1 | import("/archivo/diseños/archivo.stl"); |
Otra forma es arrastrar el archivo stl al código en openscad.
si además queremos aumentar la cantidad de caras, para dejarlo mas liso, podemos usar, dentro mismo del paréntesis y separado con una coma, como los demás $fn=
Cuanto más cerca estén r1 y r2, más truncado se verá el cono. Intente cambiar r2 a 12, por ejemplo. No olvides que puedes agregar center=true a cualquiera de tus cilindros si quieres que el origen pase por el centro en lugar del borde.
Estos son todos los parámetros que reconoce el comando del cilindro:
Tenga en cuenta que puede especificar un diámetro (d) o un radio (r), lo que sea más conveniente.
Para centrar un modelo en el origen de coordenadas se utiliza
center=true
dentro de los paréntesis del objeto
module NOMBRE ( ) { }
Los módulos los podemos intrepretar como piezas u objetos, por ejemplo, un cubo, un prisma, etc
Pero también las piezas creadas por nosotros pueden tener su propio nombre y ser módulos. Esto significa que no tendremos que escribir todo el detalle de la pieza, si la queremos duplicar, por ejemplo, bastará con usar el nombre que le pusimos y ya está.
union ( ) { }
Se utiliza paréntesis y llaves para encerrar a mas de un cuerpo
ABRIMOS 2 ESPACIOs PARA PONER EL ENUNCIADO Y LA ORDEN PARA UNIR
ESTA ORDEN LLEVA PARÉNTESIS Y LLAVES. LAS LLAVES SE UTILIZAN PARA SELECCIONAR A MAS DE UN OBJETO QUE VAN A INTERACTUAR ENTRE SI
En el ejemplo vamos a restar un cilindro a un hexágono. Pero no lo va a traspasar de lado a lado, por lo que el cilindro lo subimos un poco
Lo subimos modidicando el eje de la Z en positivo, para que suba, en este caso le damos 10
